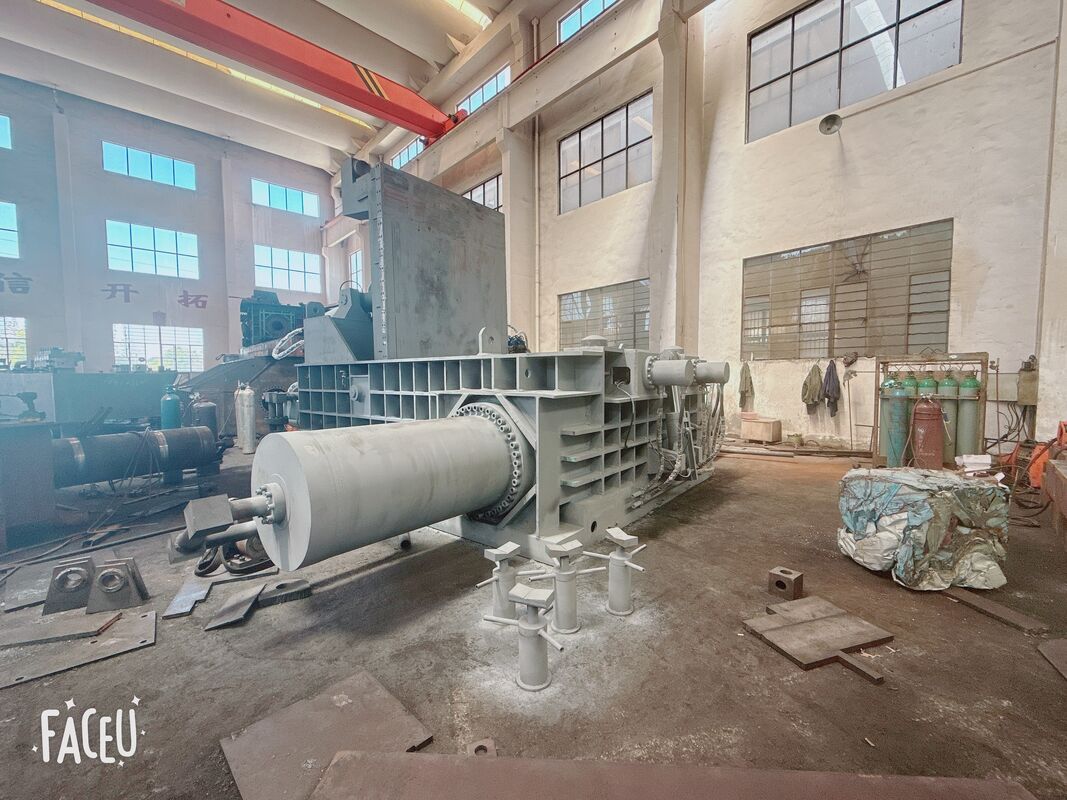

Y81-QF-630 630 tonnes de presseur hydraulique de déchets métalliques

Le Y81-QF-630 est un emballeur hydraulique de ferraille métallique lourd développé pour le recyclage de métaux et les applications de traitement de la ferraille en grand volume.

La machine est équipée d'un grandChambre de compression de 3500 × 3000 × 1300 mm, deux bouteilles principales de compression, deux bouteilles latérales de compression et un système hydraulique de décharge de bale.

d'une épaisseur n'excédant pas 10 mm700 × 700 mmet longueur de bale réglable à partir600 à 2000 mm, la machine peut compresser les déchets d'acier volumineux en balles denses et faciles à manipuler pour le transport, le stockage et le chargement au four.

Le Y81-QF-630 adopte la commande automatique PLC et la commande à distance, aidant les opérateurs à contrôler les processus de compression et de décharge de balles à partir d'une position de travail plus sûre.

Principales caractéristiques de l'emballeuse à ferraille Y81-QF-630

Système de compression hydraulique à grande capacité

La machine utilise deux cylindres de compression principaux avec une poussée nominale de 6300 kN. Deux cylindres de compression latéraux fournissent une compression supplémentaire du côté de la chambre.

Cette conception de compression multidirectionnelle aide à réduire le volume des déchets volumineux et à former des balles métalliques rectangulaires compactes.

Chambre de chargement de grande taille de 3500 × 3000 mm

La chambre de compression mesure:

Pour les véhicules à moteur à combustion

La grande ouverture d'alimentation est adaptée à la manutention de déchets métalliques surdimensionnés et irréguliers.

Longueur réglable de la bale

La section transversale standard des balles est la suivante:

700 × 700 mm

La longueur des balles peut être réglée à partir de:

600 à 2000 mm

La longueur réglable de la bale permet à l'opérateur de faire correspondre le poids et les dimensions de la bale aux exigences du transport, du stockage ou du chargement au four.

Balises de déchets d'acier à haute densité

Pour les déchets d'acier appropriés, la densité de bale finie peut atteindre:

≥ 2000 kg/m3

La densité réelle des balles dépend du type, de l'épaisseur, de la forme et de la densité initiale des déchets.

Contrôle automatique PLC

Le Y81-QF-630 est commandé par un système PLC et prend en charge la télécommande.

Le système d'exploitation contrôle les processus de compression principale, de compression latérale, de couverture de la chambre, de verrouillage et de décharge des balles.

L'automatisation aide à normaliser le cycle de ballage et à réduire la dépendance à l'égard du fonctionnement manuel des vannes hydrauliques.

Décharge de bale avant

Après compression, la bale finie est déchargée de l'avant de la machine par un cylindre hydraulique de rotation de la bale.

Cette méthode de déchargement convient à la mise en place de l'emballeur avec des équipements de collecte, de pesage ou de transport en aval.

Spécifications techniques

Système hydraulique

Le système hydraulique est conçu autour de trois moteurs de 45 kW et de trois pompes hydrauliques A4V-250.

Chaque pompe hydraulique a un déplacement nominal de 250 ml/h et une pression nominale de 31,5 MPa. La pression de fonctionnement du système hydraulique de la machine est réglée à un maximum de 25 MPa.

Le grand réservoir d'huile hydraulique a une capacité d'environ 5000 litres.

Un refroidisseur d'eau GLB-25 est installé pour contrôler la température de l'huile hydraulique pendant le fonctionnement continu.

Le système d'eau de refroidissement final doit être conçu en fonction de la température ambiante locale, de la qualité de l'eau et des heures de fonctionnement.

Matériaux typiques

La balise hydraulique métallique Y81-QF-630 peut être configurée pour le traitement de divers déchets ferreux volumineux, notamment:

• Déchets de tôles d'acier
• Déchets d'acier
• Déchets de la fabrication de l'acier
• Déchets métalliques industriels lourds
• Déchets métalliques mixtes
• Pièces d'acier grandes et irrégulières
• Déchets produits par les usines de transformation de l'acier
• Métal recyclable collecté par de grandes décharges

Les photos du matériau, les dimensions maximales du matériau et l'épaisseur du matériau doivent être confirmées avant production.

Pour les déchets d'acier très épais, surdimensionnés ou à haute résistance, il peut être nécessaire d'effectuer un pré-cisaillement avant de charger le matériau dans la baliserie.

Applications typiques

Chantiers de recyclage des métaux

La grande chambre permet aux entreprises de recyclage de traiter les déchets volumineux et de réduire l'espace nécessaire au stockage.

Les aciéries

Les balles de déchets d'acier comprimés peuvent être préparées pour le transport et le chargement au four en fonction des besoins en taille et en densité des aciéries.

Fabrication de métaux

Les bords des plaques d'acier, les débris structurels et les déchets de production peuvent être comprimés en balles gérables.

Centres de collecte des déchets

Les déchets métalliques en vrac peuvent être compactés pour améliorer l'organisation du stockage et faciliter le chargement sur des camions ou des navires.

Installations de traitement des déchets industriels

La machine peut être intégrée dans une grande ligne de recyclage des métaux avec grues, grabbers, convoyeurs, systèmes de pesage et équipement de manutention de balles.

Les avantages de l'utilisation d'une balise métallique lourde

Réduction du volume des déchets

La compression des déchets d'acier en vrac et volumineux réduit considérablement l'espace occupé par le matériau.

Des transports plus faciles

Les balles rectangulaires uniformes sont plus faciles à soulever, à empiler et à transporter que les déchets irréguliers.

Amélioration de la gestion du stockage

Les balles finies peuvent être disposées plus efficacement dans les entrepôts, les décharges et les zones de chargement.

Dimensions de balles contrôlées

La section de bale de 700 × 700 mm et la longueur de bale réglable permettent de répondre plus facilement aux différentes exigences de manutention en aval.

Opération à distance plus sûre

Le système de télécommande permet à l'opérateur d'observer la machine sans se tenir directement à côté de la chambre de compression.

Convient pour les grands projets de transformation des déchets

La grande chambre, les cylindres hydrauliques multiples et la puissance installée de 135 kW rendent le Y81-QF-630 adapté aux applications de recyclage de déchets industriels exigeantes.

Dimensions de la machine et exigences d'installation

Les dimensions globales de la machine sont approximativement:

9500 × 8555 × 3085 mm

Lorsque le couvercle de la chambre est complètement ouvert, la hauteur totale de la machine est approximativement:

4660 mm

La surface d'installation recommandée est approximativement:

10.2 × 9,8 mètres

Un espace supplémentaire doit être réservé pour:

• Équipement de chargement de matériaux
• Retrait des baleines
• Maintenance de la station hydraulique
• Accès à la cabine de commande électrique
• Équipement pour l'eau de refroidissement
• Accès par opérateur
• Traitement des pièces détachées

Le client doit préparer une fondation en béton armé selon le dessin final de fondation fourni après la confirmation de la commande.

Informations sur le transport maritime

En raison des dimensions et du poids total du Y81-QF-630, la machine est adaptée à l'expédition en vrac.

Les principales sections du transport maritime sont les suivantes:

Le plan final de transport, les points de levage et la méthode d'emballage seront confirmés en fonction du port de destination et de la route de transport.

Options de personnalisation

Le Y81-QF-630 peut être personnalisé en fonction des conditions de fonctionnement du client.

La personnalisation disponible peut inclure:

• Voltage et fréquence d'alimentation différents
• Longueur de bale personnalisée
• Système de chauffage à l'huile hydraulique pour les régions froides
• Système de refroidissement hydraulique amélioré
• Différentes marques de PLC et de composants électriques
• Configuration de la télécommande
• Intégration de la grue de chargement ou de l'engraisseur de matériaux
• Système de pesée par bale
• Protection de sécurité personnalisée
• Paquet de pièces détachées
• Appui à l'installation et à la mise en service

Toute personnalisation doit être confirmée avant la fabrication.

Informations requises pour la sélection de la machine

Pour recommander le bon emballeur de ferraille, veuillez fournir:

1. Photos ou vidéos de la ferraille
2. Type de métal à traiter
3. Dimensions maximales du matériau
4. Épaisseur maximale du matériau
5. Capacité de traitement requise par heure ou par jour
6. Dimensions de bale requises
7. Poids ou densité de bale requise
8. Fourniture d'énergie locale
9. Méthode de chargement
10. Port de destination

Sur la base de ces informations, notre équipe d'ingénieurs peut évaluer si le Y81-QF-630 est adapté à votre projet.

Questions fréquemment posées

Quelle est la taille de la chambre de compression du Y81-QF-630?

La chambre de compression mesure 3500 × 3000 × 1300 mm.

Quelle est la taille de la balle finie?

La section transversale standard de la bale est de 700 × 700 mm. La longueur de la bale peut être ajustée d'environ 600 à 2000 mm.

Quelle est la densité des balles?

Pour les déchets d'acier adaptés, la densité de bale peut atteindre au moins 2000 kg/m3.

Quelle est la puissance totale installée?

La puissance totale installée est de 135 kW, composée de trois moteurs principaux de 45 kW.

Quelle est la durée du cycle de la machine?

La durée du cycle de non-charge est d'environ 110-120 secondes. La capacité de production réelle dépend de l'efficacité du chargement, du type de ferraille, de la taille du matériau et de la longueur de la balle.

La machine fonctionne-t-elle automatiquement?

La machine utilise un contrôle automatique PLC et supporte la télécommande.

Comment la balle finie est-elle déchargée?

La bale est déchargée de l'avant de la machine par un cylindre hydraulique de rotation.

Pouvez-vous fournir une capacité de production horaire exacte?

La capacité horaire doit être calculée en fonction de la densité de matériau du client, de la méthode de chargement, de la longueur de bale et du poids de bale requis.Les photos de matériel et les exigences de production sont nécessaires avant de confirmer la capacité.

La tension peut-elle être personnalisée?

La spécification standard est de 415 V, 3 phases, 50 Hz. D'autres configurations de tension et de fréquence peuvent être conçues selon le pays de destination.

La machine peut-elle être expédiée dans des conteneurs?

En raison de ses grandes dimensions et de son poids total d'environ 90 tonnes, la méthode de transport recommandée est un navire à grande capacité.

Pourquoi choisir Jiangyin Huake Machinery?

Jiangyin Huake Machinery Equipment Co., Ltd. est spécialisée dans le recyclage hydraulique des métaux et fournit des solutions personnalisées en fonction des déchets du client.objectif de production et conditions d'exploitation.

Avant de recommander une machine, notre équipe technique évalue le type de matériau, les dimensions du matériau, la taille des balles cibles, la méthode de chargement et la capacité requise.

Ce processus de sélection basé sur le projet permet de s'assurer que le système hydraulique, les dimensions de la chambre et les spécifications des balles correspondent à l'opération de recyclage réelle du client.

Demander une proposition technique

Veuillez nous envoyer les photos de vos déchets, les dimensions maximales du matériau, la capacité quotidienne requise, la taille des balles et l'alimentation locale.

Notre équipe d'ingénieurs évaluera vos besoins et préparera une configuration de machine, une proposition technique et un devis adaptés à votre projet.
