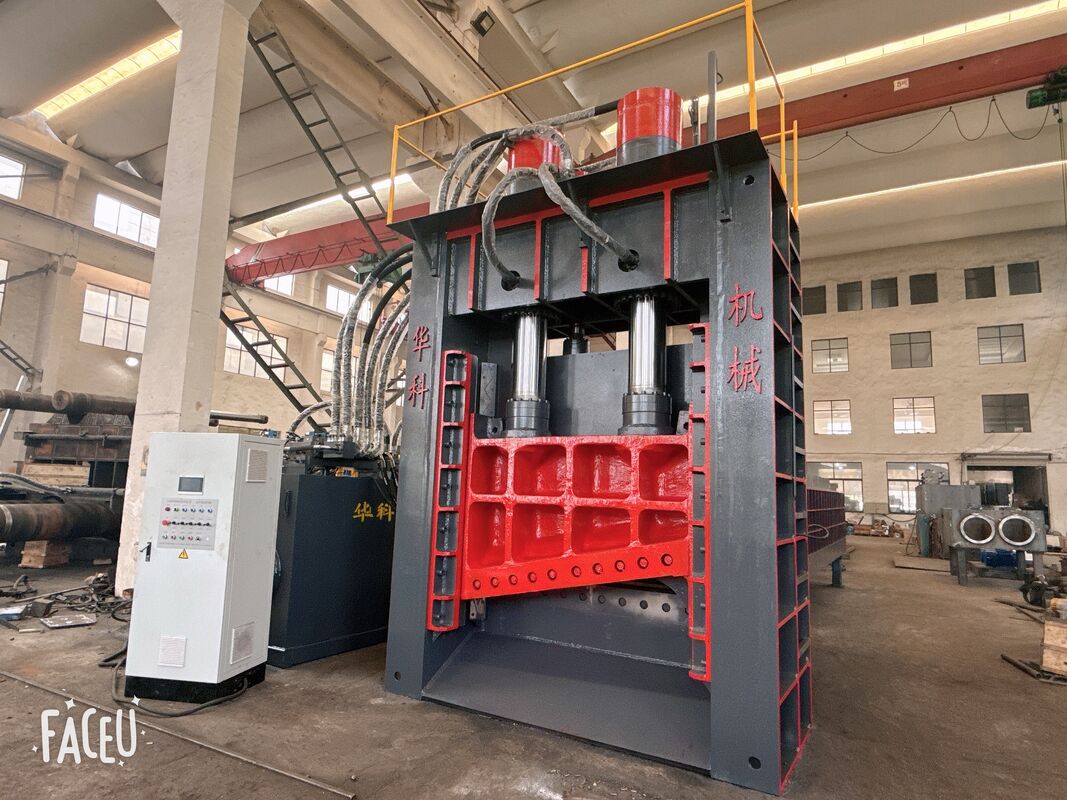

Q91Y-630W Cisailleuse hydraulique de déchets métalliques lourds pour le traitement des déchets d'acier 9 ‰ 11 TPH

Vue d'ensemble du produit

LeQ91Y-630W cisailleuse hydraulique de déchets métalliques lourdsest conçu pour couper des déchets d'acier longs, encombrants et volumineux en morceaux plus courts et plus faciles à manipuler. Il convient aux chantiers de recyclage des déchets, aux aciéries, aux fonderies, aux usines de transformation des métaux,et les installations de recyclage des déchets industriels.

La machine combine deux cylindres de cisaillement principaux avec un cylindre de cisaillement rapide, fournissant une force de cisaillement combinée totale de655 tonnesIl est équipé d'unBoîte d'alimentation de 7000 × 1600 × 900 mm, uneLames à découper de 1600 mmPour le traitement des déchets d'acier, la capacité de production documentée est estimée prudemment à9 ‰ 11 tonnes par heure.

Principaux avantages techniques

Force combinée de tonnes 655 de tonnes

Le Q91Y-630W utilise:

• Deux cylindres principaux de tondeuse, chacune d'environ 260 tonnes
• Une bouteille de cisaillement rapide d'environ 135 tonnes
• La force combinée de cisaillement totale: 655 tonnes

Cette configuration hydraulique fournit la force requise pour le traitement des déchets d'acier lourds, des découpes de plaques épaisses, de l'acier rond, de l'acier carré,et autres matières ferreuses industrielles dans la plage de résistance spécifiée.

Capacité de transformation de la ferraille d'acier de 911 tonnes par heure

Pour les applications de ferraille, la machine a un taux de production estimé de façon prudente de9 ‰ 11 tonnes par heure.

La production réelle peut varier selon:

• Type de déchets
• Épaisseur du matériau
• Densité de matière
• Efficacité de l'alimentation
• Longueur de coupe requise
• Expérience de l'opérateur
• Vitesse d'alimentation de la grue ou de l'appareil

La capacité indiquée est basée sur le traitement des déchets d'acier et ne doit pas être automatiquement appliquée à l'aluminium, au cuivre, à l'acier inoxydable ou à d'autres matériaux sans confirmation séparée.

Boîte d'alimentation de 7 mètres pour les déchets longs

Les mesures de la boîte d'alimentation interne:

Pour les véhicules à moteur à combustion

La boîte d'alimentation de 7 mètres de long est adaptée pour recevoir des déchets longs et volumineux.

Les matériaux typiques peuvent inclure:

• Déchets longs en acier
• Déchets de tôles d'acier
• Déchets d'acier
• Acier rond
• Acier carré
• Acier de démolition
• Déchets industriels de la sidérurgie

La longue boîte d'alimentation permet également une alimentation organisée et le déplacement du matériau vers la chambre de coupe.

Blade de coupe de 1600 mm de large

La machine est équipée d'unLongueur de lame de 1600 mm et largeur de cisaillement de 1600 mm.

L'ouverture de coupe large permet de placer différentes pièces de ferraille sur la zone de coupe et permet de traiter les déchets d'acier volumineux ou irréguliers.

La hauteur minimale d'ouverture de cisaillement documentée est:550 mm, et l'angle de cisaillement est10.5 degrés.

Système d'alimentation du matériau à pression arrière

Le Q91Y-630W utilise un cylindre hydraulique arrière pour pousser les déchets vers la chambre de coupe.

Spécifications du système de poussée des matériaux

• Modèle de cylindre de poussée: YG220/160-7000
• Traction du cylindre: 7000 mm
• Poussée maximale: 1350 kN
• Force de poussée approximative: 135 tonnes
• Vitesse de poussée: 300 mm/s
• Méthode de poussée: poussée du cylindre arrière
• Longueur de coupe: réglable
• Système de régulation de la longueur: inclus

La conception à poussée arrière permet de déplacer les déchets longs et mélangés à travers la boîte d'alimentation sans compter entièrement sur le repositionnement manuel.Le système réglable de longueur de coupe permet à l'opérateur de contrôler la taille approximative du matériau cisaillé en fonction du transport, de stockage ou de chargement du four.

Système hydraulique de maintien du matériau

Avant le coupage principal, le système de maintien du matériau presse le morceau dans une position plus stable.

La machine est équipée de deux cylindres de maintien du matériau.

Paramètres de maintien du matériau

• Modèle de cylindre: YG200/140-950
• Quantité: 2 bouteilles
• Poussée maximale: 800 kN par cylindre
• Force de retenue approximative: 80 tonnes par cylindre
• Force de retenue totale: environ 160 tonnes
• Le déplacement du cylindre: 900 mm

Le système de maintien aide à stabiliser les débris en vrac ou irréguliers avant la tonte, réduisant ainsi le mouvement du matériau pendant le cycle de coupe.

Capacité de coupe de référence

Le PDF spécifie les capacités de coupe de référence pour l'acier dont la résistance à la traction ne dépasse pas:

Δb ≤ 450 MPa

Dans les conditions de résistance des matériaux spécifiées, les tailles de référence documentées comprennent:

Ces valeurs doivent être considérées comme des capacités de référence dans l'état du matériau indiqué.et méthode de fonctionnement.

Principales spécifications techniques

La fréquence de tonte à vide est documentée comme suit:3 à 4 fois par minuteet ne doit pas être confondu avec le cycle de production en charge réelle.

Configuration du moteur et de la pompe hydraulique

Le système hydraulique utilise trois moteurs principaux et trois pompes hydrauliques.

Moteur principal

• Modèle: YE-225M-4
• Puissance nominale: 45 kW par moteur
• Quantité: 3 ensembles
• Puissance totale du moteur principal: 135 kW
• Velocité nominale: 1440 tours par minute

Pompes hydrauliques

• Modèle: A4V-250
• Quantité: 3 ensembles
• Pression nominale: 31,5 MPa
• Déplacement nominal: 250 ml/h

La pression de fonctionnement du système hydraulique n'est pas supérieure à:25 MPa, tandis que la pression nominale de la pompe hydraulique est31.5 MPaIl s'agit de valeurs techniques différentes et ne doivent pas être considérées comme le même paramètre.

Système de refroidissement pour le fonctionnement hydraulique

Le Q91Y-630W comprend un système de circulation de refroidissement par eau pour l'unité hydraulique.

Spécifications du système de refroidissement

• Modèle de pompe de refroidissement: 65-125A-2.2
• Puissance de la pompe de refroidissement: 2,2 kW
• Velocité nominale: 1450 tr/min
• Débit nominal: 200 L/min
• Pression nominale: 0,63 MPa
• Modèle de refroidisseur d'eau: BB60H-20
• Quantité: 1 jeu

Le système de refroidissement prend en charge la gestion hydraulique de la température de l'huile pendant le fonctionnement industriel.

PLC et télécommande

La machine est équipée d'un contrôle PLC et d'un contrôle à distance.

Les principaux composants de contrôle énumérés dans le cahier des charges comprennent:

• PLC de la série CP1E d'Omron
• Commutateurs de limite Omron
• Affichage du texte XINJIE
• Composants électriques Delixi
• Ventilateurs électromagnétiques Yicheng
• Plaques d'usure en acier spécial Xingcheng

La fonction de télécommande permet à l'opérateur de gérer les actions de la machine à partir d'une position de travail appropriée, ce qui réduit le besoin de rester près de la zone de coupe pendant le fonctionnement normal.

Applications appropriées

Le cisaillement hydraulique de ferraille Q91Y-630W peut être utilisé dans les industries suivantes:

Chantiers de recyclage des déchets métalliques

La machine peut traiter des déchets ferreux longs, volumineux et irréguliers en sections plus courtes pour le tri, le stockage, le transport ou la revente.

Les aciéries

Les aciéries peuvent utiliser la machine pour préparer des déchets avant de charger le four.

Fonderie

Les fonderies peuvent utiliser la machine pour réduire les dimensions des déchets d'acier et préparer des aliments de four plus faciles à manipuler.

Usines de traitement des métaux

Les déchets de tôles d'acier, les résidus de production, les déchets structurels et autres déchets métalliques industriels peuvent être traités avant leur recyclage.

Traitement de la démolition

L'acier et les déchets de démolition peuvent être raccourcis avant le transport ou le traitement ultérieur.

Matériaux typiques

La machine est principalement destinée au traitement des déchets ferreux.

Les matériaux appropriés peuvent être:

• Déchets de tôles d'acier
• Déchets d'acier lourd
• Déchets d'acier rond
• Déchets d'acier carrés
• Déchets d'acier
• Parties longues en acier
• Déchets d'acier industriel
• Acier de démolition
• Déchets de fer lourd mélangés

Les dimensions du matériau, la qualité de l'acier, la résistance à la traction, la forme et la méthode d'alimentation doivent être confirmées avant la sélection de la machine.

Comment fonctionne le ciseau à ferraille Q91Y-630W

Étape 1: chargement des déchets

Les déchets d'acier sont chargés dans la boîte d'alimentation de 7000 mm par grue, attrape hydraulique, excavatrice ou autre équipement de chargement approprié.

Étape 2: Pousser du matériel

L'opérateur peut régler la distance d'alimentation selon la longueur de coupe requise.

Étape 3: détention de matériel

Deux cylindres hydrauliques pressent le morceau et le stabilisent avant de le couper.

Étape 4: Coiffure hydraulique

Les cylindres de cisaillement principaux et le cylindre de cisaillement rapide entraînent la lame à travers le matériau.

Étape 5: Décharge des matières

Après coupe, les pièces de déchets plus courtes tombent de la zone de coupe et peuvent être collectées pour le transport, le stockage ou la recharge du four.

Étape 6: traitement répété

Le cylindre arrière fait avancer le matériau restant et la machine répète le cycle de coupe.

Avantages pour les opérations de transformation des déchets

Réduction de la dépendance à l'égard de la coupe manuelle des flammes

Les déchets longs ou volumineux nécessitent souvent une pré-coupe avant le transport ou l'utilisation dans le four.

Dimensions de déchets plus gérables

Le système réglable de poussée et de contrôle de la longueur permet de produire des pièces plus courtes qui sont plus faciles à stocker, à transporter et à alimenter dans les équipements en aval.

Une grande capacité d'alimentation

La boîte d'alimentation de 7000 × 1600 × 900 mm peut recevoir des déchets longs et volumineux, ce qui réduit le besoin de couper chaque pièce avant le chargement.

Force hydraulique lourde

La force de cisaillement combinée de 655 tonnes permet de traiter les déchets d'acier lourds dans les limites de résistance à la traction et de taille spécifiées.

Convient pour les volumes de déchets industriels

Avec un taux de production de ferraille d'acier documenté de 9 ‰ 11 tonnes par heure,la machine est destinée à des opérations de recyclage nécessitant une capacité de traitement supérieure à celle des petites ciseaux d'alligator ou de l'équipement de coupe manuel.

Informations sur le transport maritime

La machine est divisée en sections principales pour le transport.

La proposition d'expédition documentée comprend un conteneur à rayonnage plat de 40 pieds avec des exigences éventuelles de largeur ou de hauteur excédentaires, ainsi que des conteneurs supplémentaires pour d'autres sections de la machine.Le choix final du conteneur doit être confirmé en fonction de la route de transport., les limites du transporteur, les exigences relatives au port et les dimensions finales de l'emballage.

Pourquoi choisir le ciseau hydraulique Q91Y-630W?

Le Q91Y-630W fournit une combinaison pratique de force de cisaillement lourde, de grande capacité d'alimentation du matériau, de poussée hydraulique, de contrôle PLC et de sortie de ferraille industrielle.

Les principales raisons pour lesquelles ce modèle est envisagé sont les suivantes:

• Force combinée de coupure de 655 tonnes
• Capacité documentée de ferraille de l'acier 9 ‰ 11 TPH
• Boîte d'alimentation de 7000 mm de long
• Largeur de coupe de 1600 mm
• Poussée arrière de 135 tonnes
• Réglage réglable de la longueur de coupe
• Approximativement 160 tonnes de force de maintien du matériau
• PLC et télécommande
• Système de circulation de refroidissement par eau
• Énergie personnalisable

Questions fréquemment posées

Quelle est la capacité de production du Q91Y-630W?

La capacité de production documentée est estimée prudemment à9·11 tonnes par heure pour la ferraille d'acierLa production réelle dépend de la densité de la ferraille, de ses dimensions, de son efficacité d'alimentation et de la longueur de coupe requise.

Quelle est la force de cisaillement totale?

La machine utilise deux cylindres de cisaillement principaux de 260 tonnes et un cylindre de cisaillement rapide de 135 tonnes.655 tonnes.

Quelle est la taille de la boîte d'alimentation?

La taille de la boîte d'alimentation interne estPour les véhicules à moteur à combustion.

Quelle est la largeur de la lame de coupe?

La longueur de la lame de coupe et la largeur de cisaillement sont les deuxUnité de mesure.

La longueur de coupe peut-elle être ajustée?

Le système de poussée arrière comprend une fonction de régulation de la longueur de coupe, permettant à l'opérateur de régler la distance d'alimentation.

Quels matériaux la machine peut-elle traiter?

La machine est conçue principalement pour la ferraille d'acier.450 MPa.

Peut-il couper l'acier rond et l'acier carré?

Les capacités de coupe de référence sont les suivantes dans les conditions de résistance du matériau documentées:

• Acier rond jusqu'à Ø130 mm
• Acier carré jusqu'à 120 × 120 mm
• Plaque d'acier jusqu'à 60 × 600 mm

La machine est-elle entièrement automatique?

La machine comprend le contrôle PLC, la télécommande, la poussée hydraulique, le maintien du matériau et le contrôle de la longueur.le document disponible ne le décrit pas comme une ligne de production entièrement automatique sans pilote.

La tension peut-elle être personnalisée?

La spécification standard est380 V, trois phases, 50 Hz, et l'alimentation peut être personnalisée en fonction des besoins électriques locaux du client.

Demander une proposition technique

Pour recommander le cisaillement hydraulique correct pour la ferraille, veuillez fournir:

• Photographies ou vidéos de la ferraille
• Type de matériau et qualité d'acier
• Dimensions maximales du matériau
• Épaisseur du matériau
• Capacité de production requise par heure ou par jour
• Longueur de coupe requise
• Voltage et fréquence locaux
• Port de destination

Sur la base de ces informations, Jiangyin Huake Machinery Equipment peut préparer une configuration de machine, une proposition technique, un plan d'expédition et un devis appropriés.
