Cisailleuse hydraulique de déchets métalliques contrôlée par PLC avec système de puissance refroidi à l'eau

Titre SEO:Cisailleuse hydraulique de déchets contrôlée par PLC avec refroidissement à l'eau
Meta description:Le Q91Y-630W est équipé d'une commande PLC Omron, d'une télécommande, de trois moteurs de 45 kW, de pompes A4V-250 et d'un système hydraulique de refroidissement à l'eau.

Contrôle intégré de la transformation des déchets lourds

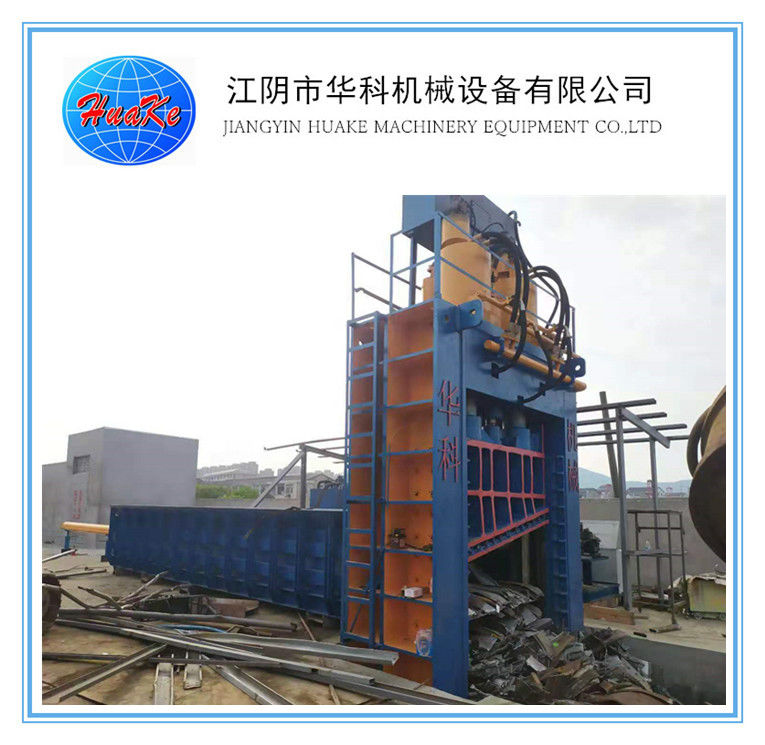

LeQ91Y-630W cisailleuse hydraulique à commande PLC de déchets métalliquesCombine la coupe hydraulique, la tenue du matériau, la poussée arrière et le réglage de la longueur dans un seul système de commande.

Le cahier des charges fourni identifie unPLC de la série CP1E d'Omron, affichage de texte XINJIE, interrupteurs de limite Omron, composants électriques Delixi, et soupapes électromagnétiques Yicheng.

L'appareil prend également en charge le contrôle à distance, permettant de contrôler les mouvements pertinents à partir d'une position de fonctionnement appropriée.

Configuration principale de la puissance hydraulique

La machine utilise trois moteurs électriques principaux.

Le système hydraulique est entraîné par trois pompes A4V-250.

La pression de fonctionnement documentée du système hydraulique n'est pas supérieure à 25 MPa. Le chiffre de 31,5 MPa fait référence à la pression nominale de la pompe et ne doit pas être présenté comme la pression de fonctionnement normale.

Circulation du refroidisseur d'eau

Le cisaillement hydraulique place une charge continue sur le système d'huile.

Sa configuration de refroidissement comprend:

• Pompes de circulation 65-125A-2.2
• 2Puissance de la pompe de 0,2 kW
• Velocité nominale de 1450 tr/min
• Débit nominal de 200 L/min
• 0Pression nominale de 0,63 MPa
• BB60H-20 refroidisseur d'eau

La puissance totale installée du système est indiquée à 137,2 kW, combinant les trois moteurs principaux de 45 kW avec la pompe de refroidissement de 2,2 kW.

Mouvement coordonné de la machine

Le système de commande gère plusieurs actions hydrauliques:

1. Matériau d'alimentation du cylindre arrière
2. Positionnement de la longueur du matériau
3. Maintien hydraulique
4. Mouvement du cylindre de tondeuse
5. Retour du cylindre
6. Séquence de coupe répétée

Cette opération coordonnée est plus adaptée à la transformation des déchets industriels que les équipements qui nécessitent que chaque mouvement soit contrôlé indépendamment.

Le document prend en charge le PLC et la télécommande, mais il ne décrit pas le système comme une ligne automatique entièrement sans pilote.

Personnalisation électrique

La spécification électrique standard est la suivante:

380 V, trois phases, 50 Hz

Le document indique que d'autres spécifications de puissance peuvent être personnalisées. Les clients doivent fournir la tension locale, la fréquence, les exigences de phase et les normes électriques applicables avant la production.

Utilisateurs appropriés

Cette configuration concerne:

• Chantiers de recyclage des déchets
• Aciéries
• Fonderie
• Usines de fabrication de l'acier
• Installations de récupération des métaux industriels

Le système PLC, la télécommande, l'unité de puissance hydraulique et le circuit de refroidissement fonctionnent ensemble pour supporter la coupe répétée de déchets lourds.résistance de l'acier, méthode de chargement et capacité de traitement requise.
